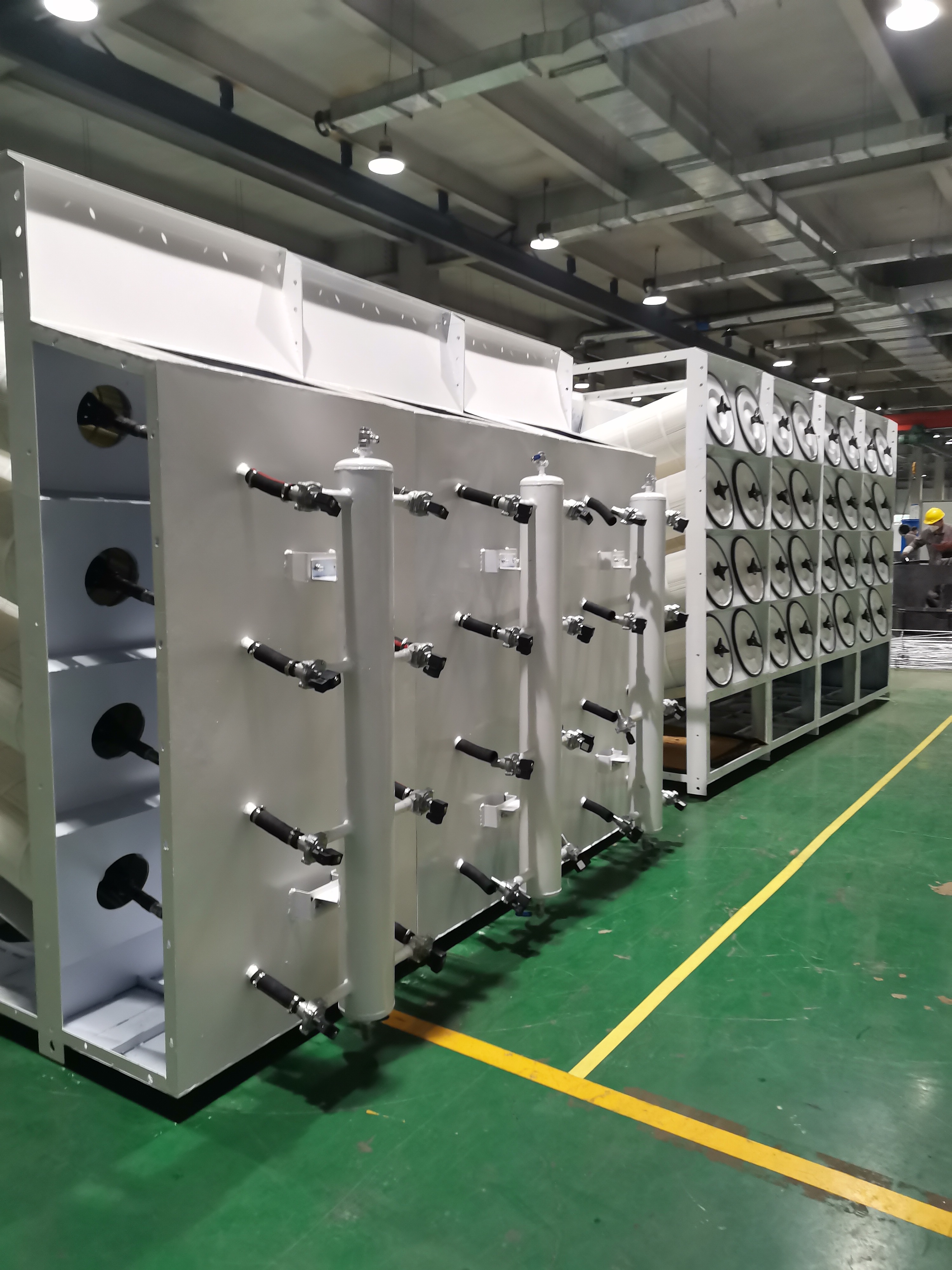

濾筒除塵器配置：
濾筒除塵器的主機腳架:用于支撐除塵器設備主體。
粉塵吸入口: 含塵空氣的進風口。
灰斗:除塵器的灰斗主要是用來將需過濾的廢棄灰塵收集。
主機檢測門:主要是用來檢測及觀察除塵器內部濾簡有無異常及破損。
主機中桶:除塵器箱體、用于安放過濾筒,同時決定著濾簡除塵器的尺寸大小，中桶的骨架設計通常以花板
的尺寸及濾簡的尺寸為基準展開,以焊接角鋼結構為主。
儲氣罐:用于儲存脈沖壓縮空氣,以無縫鋼管焊接。
脈沖電磁閥:型號為臺灣力揮LPDA40C直角式(如圖2-3) 。適用于脈沖過濾系統,包括各種濾袋、濾筒、邊袋、金屬纖維管。使用壓力0.5 ~ 7bar , 環境溫度-40 C~ 100C,線圈等級F級線圈,使用電壓DC24V/AC220V/AC110V,電器安全標準IEC335。
主機上蓋:用于隔絕除塵器中桶及固定脈沖噴吹管,風機連接上蓋過濾后的潔凈空氣經風機排放。
頂部檢測門:主要是用于更換過濾筒。過濾簡為上拆式設計，當過濾簡需要更換時,可打開頂部檢測門,松
動濾簡螺栓后取出濾簡。
噴吹管:噴吹管采用1.5 寸3mm厚無縫碳鋼焊管制作、-端連接脈沖電磁閥,當
PLC程控儀輸
出脈沖信號時、儲氣罐內存儲的高壓空氣經脈沖閥瞬間導入噴吹管、噴吹管上設置有對應的噴吹孔、
將過濾筒上粘附的粉塵振落。
風機接入口:除塵器連接風機的接入口,過
濾后的潔凈空氣經此處連接風機排放。
過濾簡:采用聚四氟乙烯 (PTFE)微孔膜與PET基材用復合技術復合而成。因此復合后的濾材表面極其光滑，孔徑分布均勻，摩擦系數低,復合強度高。透氣不透水是PTFE微孔濾膜的最大特點，PTFE覆膜濾芯的過濾是在膜表面進行,即表面過濾。具有傳統過濾材料無可比擬的優越性,使用壽命可達2年。它是工業粉塵、環保過濾和物料回收方面最精密、最高效的新型過濾材料。
花板:除塵器花板用于安裝固定過濾筒、材質為6mm優質碳鋼板、采用鐳射激光切割制作。
調壓閥:調壓閥外接8mm氣(管, 型號AC2000帶溢流型。 安裝于儲氣罐上,用來調節儲氣罐內壓縮空氣存儲壓力,最高使用壓力1.0Mpa(10.2kgt/cm '), 環境及流體溫度5 ~ 60C,調壓范圍0.05 ~ 0.85Mpa(0.51~8.7kgf/cm了,標準壓縮空氣量200 Lmin 。
